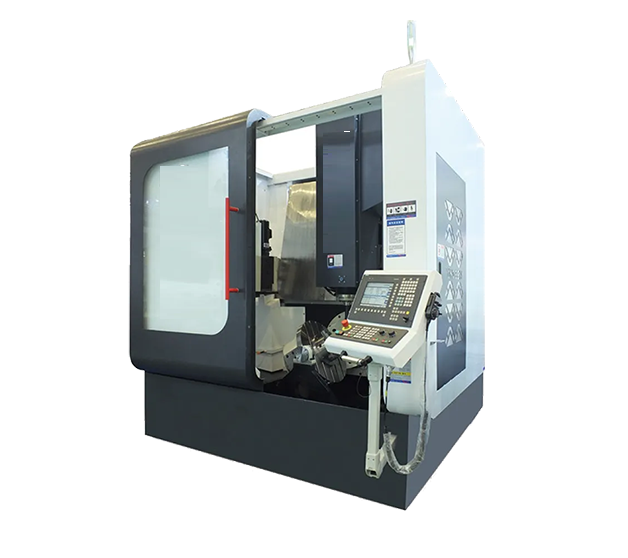

Trung tâm gia công 5 trục U-650

Đánh giá 1 lượt đánh giá

Giá: Liên hệ

Mã máy:	FSK U-650
Hệ điều khiển:	Mitsubishi/FANUC
Kích thước bàn xoay (mm):	φ650
Hành trình trục XYZ (mm):	700 x 450 x 400
Trục chính (kw):	20KW
Tốc độ trục chính (r/min):	18000
Tải trọng bàn máy (kg):	200
Trọng lượng (kg):	12000KG
Xuất xứ:	Đài Loan
Bảo hành:	24 tháng

-+

Chọn Mua

Thông số sản phẩm:

Model			U-650
Nội dung	Thông số kỹ thuật	Các đơn vị
Hành trình làm việc	Trục X/Y/Z	mm	700/450/400
	Mũi trục chính tới bàn làm việc	mm	200-600
	Trung tâm trục chính đến cột	mm	400
	Đường dẫn ba trục	/	Hướng dẫn tuyến tính con lăn
Bàn làm việc	Kích thước bàn làm việc (L * W)	mm	Φ650
	Tải bảng tối đa	kg	200
	Lỗ bu lông mặt bàn	mm	/
	Khe chữ T	mm	5-18x100
	Lập chỉ mục bàn làm việc	/	0,001°
Trục chính	Độ côn trục chính	kiểu	HSKA63
	Tốc độ trục chính	vòng/phút	18000
	Loại ổ trục chính	/	Được xây dựng trong
Tốc độ làm việc	Di chuyển ngang nhanh (X/Y/Z)	m/phút	30/30/30
Tốc độ làm việc	Cắt tốc độ tiến dao (XYZ)	m/phút	10
Bộ thay đổi công cụ	Công cụ thay đổi tự động	/	CÁNH TAY
Động cơ	Động cơ trục chính	kw	20
Động cơ	Động cơ servo ba trục	kw	30/30/30
Sự sai số	Sự chính xác	mm	±0,005
Sự sai số	Độ lặp lại	mm	±0,003
Nguồn điện yêu cầu	Yêu cầu về nguồn điện	kva	30
Nguồn điện yêu cầu	Yêu cầu áp suất không khí	kg/cm2	6^8
Kích thước/Trọng lượng máy	Kích thước bên ngoài (LWH)	mm	/
Kích thước/Trọng lượng máy	Trọng lượng thô	t	12

Đặc điểm trung tâm gia công 5 trục FSK Seiki U-650

Trung tâm gia công năm trục được trang bị chức năng theo dõi đầu công cụ RTCP liên kết năm trục, TCP có thể trực tiếp ra lệnh cho đường di chuyển của điểm trước công cụ, thuận tiện cho việc lập trình. Nó được sử dụng rộng rãi trong các lĩnh vực khuôn rãnh sâu đa góc, cánh quạt máy bay, lưỡi dao, lốp ô tô và xử lý bánh răng.

Liên kết 5 trục + Ưu điểm xử lý RTCP:

Chức năng đọc trước chương trình: tránh tạm dừng trong quá trình chuyển đổi phân đoạn chương trình, nhận ra tốc độ đường dẫn không đổi và tốc độ mượt mà để đạt được chất lượng bề mặt tốt nhất;
Chế độ đường dẫn liên tục: điều khiển thông minh quỹ đạo tại điểm giao nhau của các đoạn chương trình để loại bỏ các điểm dừng nhằm giảm thời gian xử lý;
Điều khiển chuyển tiếp động: tránh sai lệch theo dõi do bù lỗi theo dõi và không làm giảm độ chính xác do tốc độ tăng;
Máy nén động: Nén các khối G0/G1/G2/G3 thành đường cong spline đa thức 5 độ trong dung sai được chỉ định và làm mịn đường xử lý với độ cong không đổi.

Các tính năng của toàn bộ máy:

Được trang bị hệ thống Siemens 840D của Đức, liên kết năm trục và các chức năng mạnh mẽ;
Được trang bị bàn làm việc xoay năm trục DD motorΦ650, có thể thực hiện xử lý cắt tốc độ cao và cài đặt chế độ truyền động trực tiếp. nó không gây ra lỗi chính xác thông qua việc truyền bánh răng sâu và đạt được vị trí có độ chính xác cao.
Sử dụng ổ chứa dụng cụ servo, thời gian thay dao được rút ngắn xuống còn 1,4S. Ngoài ra, cánh tay dụng cụ được điều khiển bằng bộ biến tần, giúp cải thiện hiệu quả hiệu quả xử lý của sản phẩm. Các bộ phận của máy công cụ đều thuộc về thương hiệu nổi tiếng. Chúng tôi có cấu hình hàng đầu trong ngành.

Đặc điểm của khung Achine:

Các vật đúc của thân máy được làm bằng cát nhựa HT300, đã trải qua quá trình ủ tổng thể, lão hóa tự nhiên và hai lần xử lý lão hóa rung tần số cao, có độ cứng cao, độ ổn định cao. Nó có thể đạt được hiệu quả không bị biến dạng trong một thời gian dài.
Được trang bị trục chính điện HSK-A63 tốc độ cao và độ chính xác cao với tốc độ 20.000 vòng/phút đảm bảo khả năng cắt tốc độ cao.
Ba trục X, Y, Z lắp đặt các cặp vít bi có độ chính xác cao để đảm bảo độ chính xác gia công của máy công cụ. Nó có đặc tính phản ứng nhanh, độ ổn định tốt, độ chính xác truyền cao, độ cứng thành phần cao, ma sát thấp và có thể loại bỏ các khoảng trống truyền.

Trang bị tiêu chuẩn

Cửa an toàn	Dđèn LED làm việc thông thường	Mũi trục chính thổi khí	Hệ thống bôi trơn tự động
Trao đổi nhiệt cho tủ điện	Đèn cảnh báo LED 3 màu	Bu lông và miếng đệm san lấp mặt bằng	Bảo vệ bao vây hoàn toàn
Thùng chứa nước làm mát & Khay chip	Súng hơi	Súng làm mát	M30 Tự Động Off
Tùy chọn
Thang đo tuyến tính quang học	Hệ thống phá vỡ công cụ	Máy thu sương dầu	CTS
Máy hớt dầu	Đầu dò phôi & dụng cụ	Công cụ thay đổi loại cánh tay
