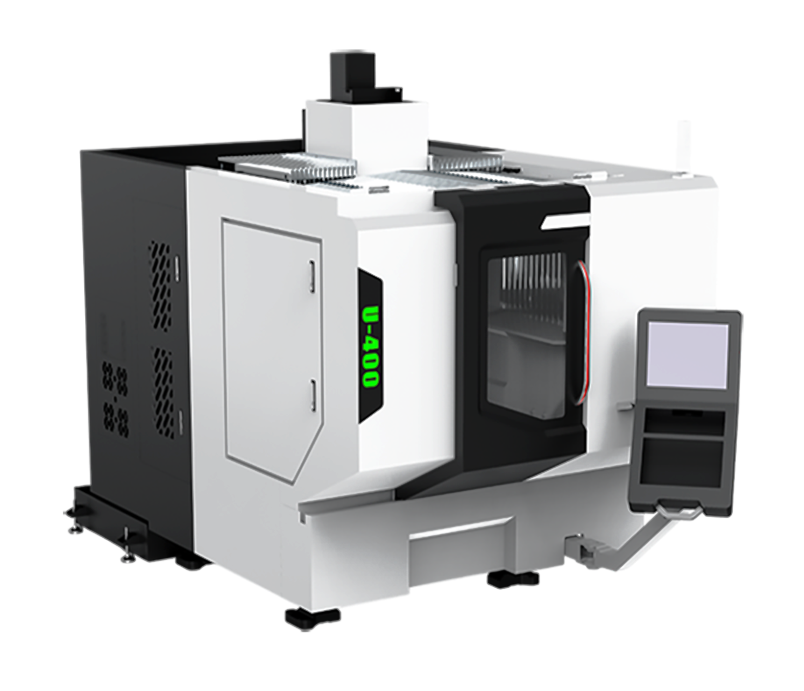

Trung tâm gia công 5 trục U-400

Đánh giá 1 lượt đánh giá

Giá: Liên hệ

Mã máy:	FSK U-400
Hệ điều khiển:	Mitsubishi/FANUC
Kích thước bàn xoay (mm):	φ400
Hành trình trục XYZ (mm):	460 x 460 x 400
Trục chính (kw):	20KW
Tốc độ trục chính (r/min):	16000
Tải trọng bàn máy (kg):	100-200
Trọng lượng (kg):	5000KG
Xuất xứ:	Đài Loan
Bảo hành:	24 tháng

-+

Chọn Mua

Thông số sản phẩm:

Hành trình làm việc	X/Y/Z trục	mm	460/460/400
	Khoảng cách từ mũi trục chính đến bàn làm việc	mm	140-540
	Biểu mẫu theo dõi		Thanh dẫn hướng con lăn
Bàn xoay	Kích thước bàn xoay	mm	φ400
	Khoảng cách từ tâm quay đến bàn	mm	25
	Sức chịu tải tối đa của bàn làm việc (0 °/90 °)	Kg	200/100
	T Rãnh	Không/mm	8-14x45 °
	Góc quay	Tiêu	Điều hòa: ±110/360
	Lỗ côn trục chính (kích thước mô hình/lắp đặt)		HSKA63
Trục chính	Tốc độ trục chính	vòng/phút	16000
Trục chính	Chế độ truyền động trục chính		Trục chính điện
Tốc độ làm việc	X/Y/Z Trục nạp nhanh	m/phút	36/36/36
Tốc độ làm việc	Tốc độ cắt tối đa	mm/phút	10000
Thiết bị thay đổi công cụ	Phương pháp thay đổi công cụ		Dịch thuật
	Thông số kỹ thuật tay cầm dụng cụ	kiểu	HSKA63
	Công suất dụng cụ	công cụ	18
	Đường kính dụng cụ tối đa (dụng cụ cắt)	mm	80
	Đường kính dụng cụ tối đa (không có dụng cụ)	mm	80
	Chiều dài dụng cụ tối đa	mm	250
	Trọng lượng dụng cụ tối đa	kg	8
	Thời gian thay đổi công cụ nhanh nhất	giây	4
Động cơ	Động cơ trục chính	kw	20
	Động cơ servo ba trục	kw	S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4
	Động cơ bơm nước cắt	m/hm	4-60
Sai số	Độ chính xác định vị	mm	±0,005
Sai số	Độ chính xác định vị lặp lại	mm	±0,003
Yêu cầu về điện năng	Yêu cầu về điện năng	kv	20
Yêu cầu về điện năng	Yêu cầu về nguồn không khí	Kg/cm	6~8
Kích thước máy	Chiều dàiChiều rộngChiều cao	mm	2800x2200x2900
Kích thước máy	Wtám	T	5

Đặc điểm trung tâm gia công 5 trục U-400

Sử dụng ray con lăn PMI Đài Loan, vít cấp PMIC3 Đài Loan, vòng bi chính hãng NACHI Nhật Bản, được căng trước để ngăn ngừa dịch chuyển nhiệt;
Đúc giường được làm bằng nhựa đúc cát HT300, sau khi ủ tổng thể, lão hóa tự nhiên và hai phương pháp xử lý lão hóa rung tần số cao, có độ cứng cao, độ ổn định cao, hiệu quả lâu dài và không biến dạng;
Giá đỡ cổng trục đứng 5 trục trung tâm gia công sử dụng đế kiểu U kết hợp với kết cấu trên kiểu cầu thành kết cấu hộp hoàn chỉnh, tạo thành mạch lực dòng chảy hoàn toàn khép kín, do đó kết cấu có độ cứng cao và độ ổn định mạnh. Kết cấu đối xứng làm cho sai số biến dạng nhiệt nhỏ, truyền động ba trục gần với trọng tâm, khả năng phản ứng và đồng bộ chuyển động tuyệt vời, độ chính xác gia công máy công cụ, độ hoàn thiện cao và độ ổn định mạnh;
Cấu trúc lắp đặt bàn xoay giá đỡ bán mở cho phép khách hàng dễ dàng đạt được giá đỡ đôi ổ đĩa đơn, giá đỡ đôi ổ đĩa đôi, ổ trục cam, ổ đĩa động cơ DD và các đĩa khác nhau và các yêu cầu về cấu hình mô-đun giá đỡ cao tâm trục A. Có thể đáp ứng nhu cầu công việc xử lý sản phẩm bề mặt phức tạp và nhiều mặt;
Kinh tế đối ngoại 150mm Độ cứng cao HSKA63 Trục chính điện, thiết kế phun vòng.
