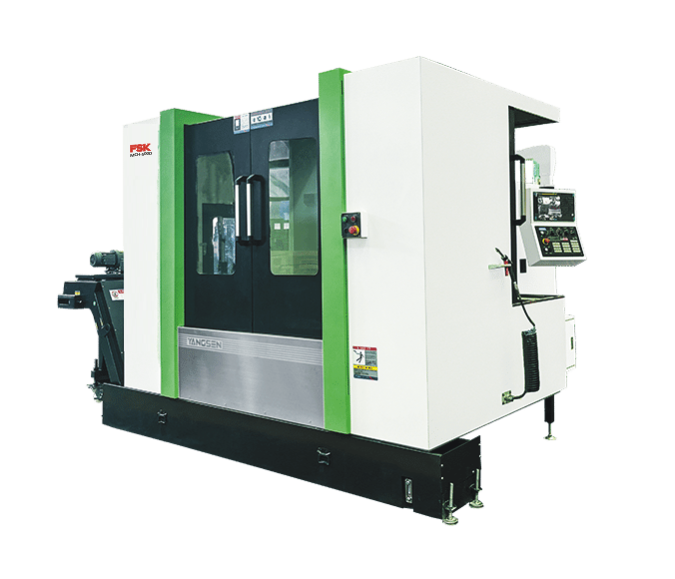

Trung tâm gia công ngang MCH-500D

Đánh giá 1 lượt đánh giá

Giá: Liên hệ

Mã máy:	MCH-500D
Hệ điều khiển:	Mitsubishi/FANUC
Hành trình trục XYZ (mm):	1100 x 800 x 600
Trục chính (kw):	12KW (BT-40)
Tốc độ trục chính (r/min):	12000
Tải trọng bàn máy (kg):	400
Trọng lượng (kg):	10000KG
Xuất xứ:	Đài Loan
Bảo hành:	24 tháng

-+

Chọn Mua

Thông số sản phẩm:

Nội dung	Thông số	Đơn vị tính	MCH-500D
Hành trình làm việc	Trục X/Y/Z	mm	1100/800/600
	Trục X/Y/Z	mm	100-700
	Trung tâm trục chính đến bàn làm việc	mm	-980
	Mũi trục chính tới tâm bàn		Hướng dẫn tuyến tính con lăn
	Đường dẫn ba trục	mm	￠900mm
Bàn làm việc	Kích thước bảng (L * W)	mm	500*500-2
	Tối đa. Khả năng chịu tải của bàn làm việc	kg	400
	Lập chỉ mục bảng	Không/mm	1°*360
Trục chính	Lỗ côn trục chính (Model/Kích thước lắp đặt)	mm	BBT40
	Tốc độ trục chính	vòng/phút	15000
	Tốc độ tối đa của động cơ trục chính	vòng/phút	12000
	Chế độ truyền động trục chính		Kết nối trực tiếp
Tỷ lệ làm việc	Nguồn cấp dữ liệu nhanh trục X/Y/Z	m/phút	36/36/36
Tỷ lệ làm việc	tốc độ làm việc	mm/phút	10000
Bộ thay đổi công cụ	Phương pháp thay đổi công cụ		Loại ARM (Ổ đĩa servo)
	Thông số kỹ thuật xử lý	kiểu	BT40
	Công suất công cụ	công cụ	24
	Tối đa. Đường kính dao (Dụng cụ liền kề)	mm	80
	Tối đa. Đường kính dụng cụ (Không có dụng cụ liền kề)	mm	120
	Chiều dài công cụ	mm	300
	Thời gian thay đổi công cụ nhanh nhất	giây	1.8
Động cơ	Động cơ trục chính	kw	βIII12/12000
	Động cơ servo ba trục + Trục B	kw	βiS22/3000+βiS22B/3000+
	Động cơ servo ba trục + Trục B	kw	βiS22/3000+βiS22/2000
	Động cơ máy bơm nước cắt	m/h-m	4-60
Sự chính xác	Định vị chính xác	mm	±0,005
Sự chính xác	Độ lặp lại	mm	±0,003
Nguồn điện yêu cầu	Yêu cầu về nguồn điện	kva	30
Nguồn điện yêu cầu	Yêu cầu về nguồn không khí	Kg/cm	6 ~ 8
Kích thước/Trọng lượng máy	Chiều dài chiều rộng chiều cao	mm	512035603212
Kích thước/Trọng lượng máy	Cân nặng	t	10

Ưu điểm trung tâm gia công ngang FSK Seiki MCH-500D

Thiết kế kết cấu có độ cứng cao, cấu trúc chân đế kiểu chữ T nguyên khối với kết cấu sườn cho độ cứng chưa từng có;

Thiết kế cột tường kép để tăng cường độ cứng và độ bền;

Hai thanh dẫn hướng trục X được định vị ở các độ cao khác nhau, Thiết kế bậc thang trên trục X để tăng chuyển động trục nhanh ổn định và đáng tin cậy;

Trục xoay mạnh mẽ BBT50/190mm sử dụng 6 vòng bi gốm có độ chính xác cao;

Tạp chí công cụ tự động đáng tin cậy điều khiển động cơ servo;

Thay đổi pallet tự động, điều khiển bằng động cơ servo thay đổi pallet trong 11 giây.

	Giường máy, cột Cấu trúc cột tam giác đều, các cốt thép nhiều lớp được bố trí để nâng cao độ ổn định của bệ máy. Giường cấu trúc chữ T dương, bố trí bậc thang trục X, nhịp dẫn hướng mở rộng, giá đỡ cứng. Áp dụng thanh dẫn hướng con lăn Rexroth có độ bền cao, khả năng chịu tải cao và độ chính xác ổn định.
	Con quay lắp 6 ổ trục có độ cứng cao; Đường kính ngoài 190mm Trục xoay BBT50 chính hãng Đài Loan; Thổi khí trục chính để ngăn vật thể xâm nhập vào trục chính; Trục chính được trang bị phun vòng để cải thiện chất lượng xử lý. Động cơ diện rộng mô-men xoắn lớn FANUC tiêu chuẩn ilP30/8000 được trang bị khả năng cắt nặng mạnh hơn.
	Cân tuyến tính quang học Tùy chọn Cân tuyến tính quang học Heidenhain, Fagor, độ chính xác ± 5um, để đảm bảo độ chính xác định vị máy công cụ.
	Bàn trao đổi đôi/bàn xoay bốn trục Thực hiện trao đổi phôi và nâng cao hiệu quả xử lý; Phôi được đặt bên ngoài để dễ kẹp; Tua bin hợp kim có độ cứng cao, chống mài mòn, độ chính xác định vị cao; Khóa nặng, giảm biến dạng, chống cắt nặng.
	tạp chí công cụ Sử dụng tạp chí công cụ chuyển đổi tần số nhập khẩu Đài Loan, tốc độ thay đổi công cụ nhanh và ổn định.

Trang bị tiêu chuẩn

Công cụ thay đổi loại cánh tay Hệ thống bôi trơn tự động Bảo vệ bao vây đầy đủ	Khai thác cứng nhắc Trao đổi nhiệt cho tủ điện Bình làm mát & khay đựng chip	Đèn LED làm việc Daul Đèn cảnh báo LED 3 màu Tự động tắt M30	Mũi trục chính thổi khí Bu lông và miếng đệm san lấp mặt bằng
Tùy chọn
Thang đo tuyến tính quang học CTS	Hệ thống phá vỡ công cụ Hệ thống băng tải chip loại xích	Máy thu sương dầu Máy hớt dầu	Bàn xoay Đầu dò phôi & dụng cụ
