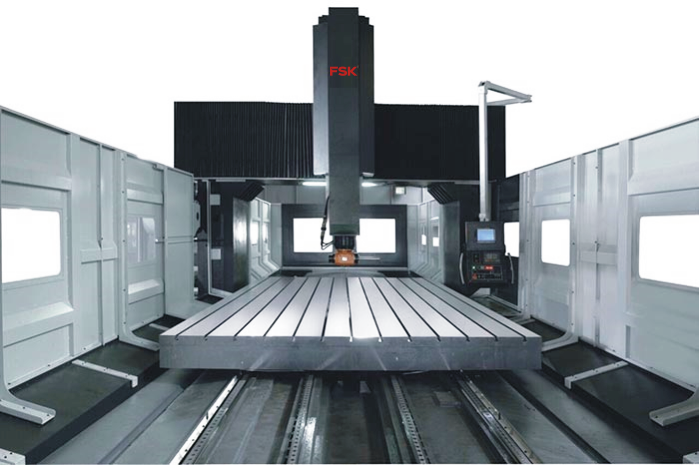

Máy phay giường CNC Đài Loan DB 2100

Tất cả các bộ phận kết cấu đều được làm bằng gang cường độ cao và khuôn đúc phenolic với khả năng hấp thụ sốc tốt và ổn định nhiệt. Cấu trúc của toàn bộ máy được đặc trưng bởi độ cứng cao và độ tin cậy cao. Nó phù hợp để xử lý các bộ phận nặng và cực nặng trong các ngành công nghiệp luyện kim, đường sắt, ô tô và đóng tàu máy hạng nặng.








Model máy phay giường GMT FSK



	DB 42500	DB 42600	DB 42800
Table Size	3300 x 5000 mm	3300 x 6000 mm	3300 x 8000 mm
X-Axis Travel	5200 mm	6200 mm	8200 mm
Y-Axis Travel	4200 mm	4200 mm	4200 mm
Z-Axis Travel	1000 (1200, 1500) mm	1000 (1200, 1500) mm	1000 (1200, 1500) mm



	DB 421000	DB 421200	DB 421600
Table Size	3300 x 10000 mm	3300 x 12000 mm	3300 x 16000 mm
X-Axis Travel	10200 mm	12200 mm	16200 mm
Y-Axis Travel	4200 mm	4200 mm	4200 mm
Z-Axis Travel	1000 (1200, 1500) mm	1000 (1200, 1500) mm	1000 (1200, 1500) mm



Thông tin sản phẩm:

Toàn bộ kết cấu, cột, cầu và giường bằng gang Meehanite.
Cấu trúc cột siêu rộng (600mm*1350mm).
Kết nối trực tiếp vít bi Y, Z và động cơ AC servo.
Hộp số kết nối vít bi X và động cơ AC servo.
Hệ thống cân bằng xi lanh thủy lực đôi.
Thiết kế theo trục Y.
Bộ điều khiển dòng Mitsubishi M 720A. Màn hình LCD 10,4”.
Hướng dẫn tuyến tính 55mm*4 trên trục X.
Hướng dẫn tuyến tính 65mm*2 trên trục Y.
Cột cách hộp hạng nặng trên trục Z.
Hộp số BT-50 Côn trục chính xác.
Trục chính loại bánh răng hai cấp có tốc độ 6.000 vòng/phút.
Động cơ trục chính 18,5/22KW
Động cơ servo trục lên đến 9, 7, 4,5 KW X, Y, Z (DB42600)
Tốc độ di chuyển nhanh 15,15,12M/phút trên trục X, Y, Z.
Đường kính vít bi trục lên tới 80, 63, 50 X, Y, Z (DB42600)
Vòng bi loại P4.
32 công cụ Loại cánh tay ATC.
Băng tải chip hai loại trục vít, một loại liên kết.
