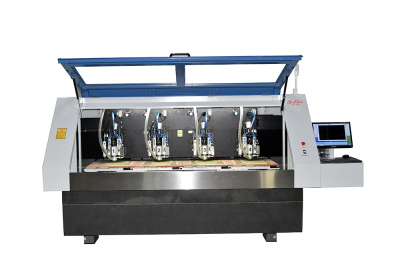

Máy khoan mạch PCB 4 trục

Đánh giá 1 lượt đánh giá

Giá: Liên hệ

Mã số: CK-04D
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

-+

Chọn Mua

THÔNG SỐ KỸ THUẬT MÁY KHOAN PCB
STT	Nội dung	CK-01D	CK-02D	CK-04D
1	Số trục chính	1	2	4
2	Tốc độ trục chính	160000/200,000 vòng/phút
3	Công suất trục chính	0,85KW
4	Làm mát trục chính	làm mát bằng nước
5	Đường ray XYZ	Đức Rexroth / Nhật Bản
6	Vít bi XYZ	Đức Rexroth / Nhật Bản
7	Tốc độ nhanh XY	30m/phút	40m/phút	40m/phút
8	Tốc độ nhanh Z	30m/phút
9	Độ phân giải thang tuyến tính	±0,001mm (Tùy chọn)
10	Khả năng lặp lại	±0,005mm
11	Độ chính xác định vị	±0,005mm
12	Kích thước bảng	560*680mm
13	Vật liệu máy móc	Đá granit
14	Hệ thống truyền động	Panasonic
15	Hệ thống NC	SIEB & MEYER CNC84
16	Giao diện vận hành	Tiếng Anh
17	Dung tích kho dụng cụ	100/200 CÁI
18	Đường kính dụng cụ khoan	0,15-6,35mm
19	Phát hiện đường kính dụng cụ	Bao gồm
20	Phát hiện chiều dài dụng cụ	Bao gồm
21	Phát hiện dụng cụ bị hỏng (CBD)	Bao gồm
22	Công tắc chân áp lực (QIC)	Không bắt buộc
23	Cung cấp không khí	0,6~0,8MPa
24	Nguồn điện	220V hoặc 380V, 3 pha, 4KVA	220V hoặc 380V, 3 pha, 5KVA	220V hoặc 380V, 3 pha, 15KVA
25	Kích thước máy	172018801600mm	217017001600mm	330018501600mm
26	Trọng lượng của máy	1500KG	2780KG	6100KG

Máy khoan mạch PCB là thiết bị chuyên dụng dùng để tạo các lỗ trên bảng mạch in với độ chính xác cực cao.

Kết cấu chắc chắn với đá granit.
Ray dẫn hướng tuyến tính và vít me bi độ chính xác cao.
Thay dao tự động, phát hiện chiều dài dao, phát hiện dao gãy, hệ thống chốt tự động tháo phôi.
